H0U系列控制器具備可編程邏輯控制（PLC）和可編程文本顯示器（TOD）功能的工業用控制器，均給用戶提供了開放的二次編程功能。其硬件配置功能豐富，集中的開關量輸入輸出端口、模擬量輸入輸出端口、可編程通訊端口、以及可編程中英文顯示液晶屏界面，功能強大實用，可用于恒壓供水、螺桿空壓機、拉絲機等工業設備上，尤其是與MD320系列變頻器配合工作，能使得控制系統更簡潔，功能更強大。目前H0U系列有H0U-88B1L和H0U-88B1G兩款機型，根據行業不同，提供了不同的結構型式。在以下的描述中以H0U-88B1L/G代表兩種機型。

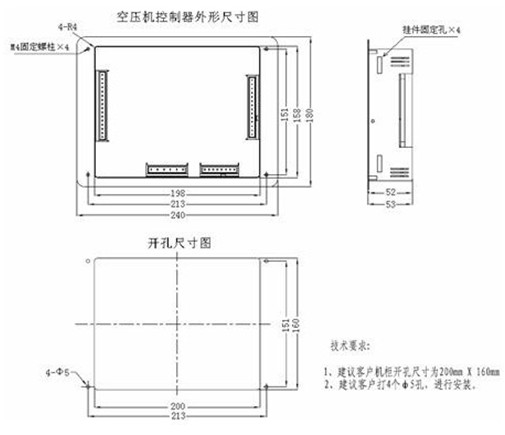

控制器尺寸與安裝方法 控制器為一體結構，采用空壓機柜門嵌入安裝方式，控制器安裝尺寸如下：
控制器采用四枚金屬掛件固定。將控制器嵌入面板后，由柜面內側將掛鉤嵌入掛鉤固定孔，向柜面?zhèn)刃o掛鉤上的螺釘即可。（部分機型提供了四個固定螺柱）
硬件配置與信號參數指標：
端口類型 | 信號屬性 | 信號電平 | 備注 |
開關量 輸入 | X0～X7 | 24VDC | 檢測用電源由控制器內部提供，COM為公共端 |
開關量 輸出 | Y0～Y5 | 220VAC，**大5A | 為C1公共端 |
Y6、Y7 | 220VAC，**大5A | 為C2公共端 | |
低壓模擬量輸入 | AI1 | 4 mA ~20mA,0~10V | 內置物理量直接計算功能 |
AI2 | 4 mA ~20mA,0~10V | 內置物理量直接計算功能 | |
AI3 | PT100 | 分辨率為1℃，量程為－10℃～150℃，誤差為1％ | |
AI4 | PT100 | 分辨率為1℃，量程為－5℃～240℃，誤差為1％ | |
CT1(a、b相) 電流檢測 | 100mA | 采集精度為3％，總體精度與使用的CT1相關，量程決定于CT1變比 | |
CT2(a、b相) 電流檢測 | 100mA | 采集精度為3％，總體精度與使用的CT2相關，量程決定于CT2變比 | |
交流電源檢測 | ABC三相交流電源線電壓 | 380VAC，三相 | 檢測電壓及相序，電壓檢測精度為3％ |
模擬量 輸出 | AO | 0～10V | 負載電阻2k歐以上 |
通訊口 | 聯機或后臺通訊 | RS485 | 內部協議 |
與變頻器通訊 | RS485 | MODBUS協議，主站 | |
電源輸入 | 控制器電源 | 220VAC | 小于10VA，（可工作范圍160VAC～246VAC） |
界面配置
項目 | 配置 | 特點 |
LCD點陣顯示 | 點陣型單色LCD顯示模塊，可顯示4行漢字或ASCII字符，每行可顯示12個漢字 | 顯示屏對比度用戶可通過界面操作進行調節。 具有內置LED背光燈陣列， |
LED指示燈 | 共有3只LED狀態指示燈 | 每個指示燈都動作都可由編程決定 |
按鍵面板 | 8只按鍵 | 功能由文本編程決定 |
